Самоделка: автономное зарядное устройство для смартфона

ЗУ из микроволновой печи

Некоторые автолюбители используют трансформатор от сломанной микроволновой печи. Но этот трансформатор нужно будет переделывать, поскольку он является повышающим, а не понижающим.

Необязательно, чтобы трансформатор был исправен, поскольку в нем зачастую сгорает вторичная обмотка, которую в процессе создания устройства все равно придется удалять.

Переделка трансформатора сводится к полному удалению вторичной обмотки, и намотки новой.

В качестве новой обмотки используется изолированный провод сечением не менее 2,0 мм. кв.

При намотке нужно определиться с количеством витков. Можно сделать это экспериментально – намотать на сердечник 10 витков нового провода, после чего к его концам подсоединить вольтметр и запитать трансформатор.

По показаниям вольтметра определяется, какое напряжение на выходе обеспечивают эти 10 витков.

К примеру, замеры показали, что на выходе есть 2,0 В. Значит, 12В на выходе обеспечат 60 витков, а 13 В – 65 витков. Как вы поняли, 5 витков добавляет 1 вольт.

Схема.

Ну а далее все делается, как описано выше – изготавливается диодный мост, производится соединение всех составных элементов и проверяется работоспособность.

Стоит указать, что сборку такого зарядного устройства лучше производить качественно, затем все составные части поместить в корпус, который можно изготовить из подручных материалов. Или смонтировать на основу.

Обязательно следует пометить где «плюсовой» провод, а где — «минусовой», чтобы не «переплюсовать», и не вывести из строя прибор.

Что такое MagSafe

С прежними зарядными аксессуарами современные устройства MagSafe объединяет наличие магнитного соединения. С его помощью можно надёжно и правильно закрепить быструю беспроводную зарядку на корпусе. Причём магнитный коннектор не мешает процессу зарядки аккумуляторной батареи.

Благодаря этому можно предотвратить неприятную ситуацию, когда смартфон отказывается заряжаться из-за того, что неправильно размещён на зарядном устройстве или случайно сдвинут.

Наличие магнита позволило Apple разработать специальные аксессуары. Теперь на корпусе iPhone 12 можно закрепить, например, держатель для пластиковых карт, чехлы или powerbank. Причём когда устройство соединено со смартфоном, на его экране появляется соответствующий логотип.

Также можно закрепить смартфон на специальном штативе или на автомобильном торпедо, не используя дополнительные приспособления.

Лучшая бюджетная беспроводная зарядка Xiaomi Mi Wireless Charging Pad

Xiaomi Mi Wireless Charger — это зарядное устройство Qi, вы можете заряжать любой телефон или умные часы, поддерживающие беспроводную зарядку. Mi Wireless Pad способен выдавать максимальную мощность 10 Вт.

Но для этого вам понадобится зарядное устройство на 9 В. С обычным зарядным устройством на 5 В максимальная выходная мощность составляет 5 Вт.

Модель устойчива к случайным ударам и падениям с небольшой высоты. Устройство является универсальным и оптимально для пополнения ресурса аккумуляторов любых смартфонов, имеющих технологию Qi. Максимальный выходной ток составляет 2 А, напряжение достигает 5 В. С помощью USB-разъема модель можно подключить к компьютеру, ноутбуку или сетевому адаптеру. На передней части корпуса расположен световой индикатор, оповещающий пользователя об активности устройства.

Choetech — лучшее беспроводное зарядное устройство для нескольких устройств

Несмотря на возможность заряжать два Qi-совместимых устройства одновременно, благодаря пяти катушкам, спрятанным внутри, зарядное устройство Choetech не является слишком большим или громоздким. Это изящное устройство с черной сетчатой ​​верхней частью, сильно похоже на динамик, но намного тоньше — на самом деле оно не намного больше, чем многие современные флагманские телефоны.

Действительно, с двумя смартфонами не так много места, чтобы поиграть с их расположением, но с одним телефоном для зарядки вы обнаружите, что можете положить его под любым углом для максимального удобства.

Дизайн минималистичный, но функциональный. Небольшой светодиод на передней панели показывает, что зарядка работает, не освещая при этом всю комнату, внизу вы найдете вентиляционные отверстия, которые помогают отводить тепло. Также здесь есть резиновые полоски, которые помогут держаться на ровной поверхности.

Лучшая оригинальная быстрая зарядка Power Pic

Twelve South Power Pic — это стильное и необычное зарядное устройство, которое станет неотъемлемым аксессуаром и частью вашего интерьера. Чтобы зарядить смартфон, вам достаточно будет просто поместить его на корпус рамки.

Power Pic отличается от большинства зарядок. Она сделана из настоящей новозеландской сосны, поэтому ее корпус выглядит невероятно элегантно в форме фоторамки и вмещает 5-7-дюймовые фотографии, а также сертифицированное Qi быстрое беспроводное зарядное устройство, обеспечивающее мощность до 10 Вт.

Беспроводное зарядное устройство Twelve South PowerPic — это мощная станция, которая запрограммирована обнаруживать гаджеты с поддержкой QI и мгновенно приступать к зарядке. Его неброский и стильный дизайн позволит вписаться в любую обстановку в доме или же офисе. Это зарядное устройство выгодно отличается от многих других тем, что позволяет заряжать гаджеты, не снимая с них чехлы (толщиной до 3 мм). Оно также обладает встроенной защитой от перенапряжения, короткого замыкания и перегрева.

Читайте:

В то время, когда на устройстве не будет установлен смартфон, оно будет выглядеть как рамка для фото и украшать интерьер. Оно также имеет индикатор состояния зарядки на задней панели корпуса, который не только показывает состояние процесса зарядки, но и оповещает о нахождении посторонних предметов на корпусе, которые могут препятствовать зарядке.

Преимущества

Позитив:

  • Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
  • При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
  • Возможность сделать устройство желаемой емкости – достаточно большой;
  • Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
  • С экологической точки зрения вторичное использование литий-ионных аккумуляторов (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
  • Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

Негатив:

  • На изготовление аккумулятора тратится достаточно много времени;
  • Необходимо иметь некоторые изначальные навыки для его сборки;
  • Плохой внешний вид устройства;
  • Не все материалы для изготовления такого устройства могут быть под рукой;
  • В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
  • В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
  • Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
  • При сборе такого аккумулятора в любом случае нужны USB-выход и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

<Рис. 1 Простая схема>

 Внимание! Не стоит браться за самостоятельную сборку, если у вас не имеется достаточно навыков для этого. При ошибке в сборке цепей устройство может нанести существенный вред смартфону или планшету.

2 Принцип>

<Рис. 2 Принцип>

Самодельная зарядка для АКБ

Существует много схем автомобильных зарядных устройств. Для реализации большинства подойдут детали, трансформаторы, выпаянные из старой радиоаппаратуры, блоки питания компьютеров.

Зарядка с плавной регулировкой тока

Схема немного сложнее, но все детали доступны. Прибором заряжают 12-вольтовые АКБ, емкость которых — до 120 А∙ч. Вид зарядного тока — импульсный, используется тиристор. Регулятором плавно изменяют величину зарядного тока, но одновременно предусмотрен ступенчатый переключатель. Контролируют режим при помощи стрелочного амперметра на 30 А.

Самодельный резистор R1 нужен для ограничения тока. Для его изготовления подойдет медный или нихромовый провод диаметром 0,8 мм. Нужна будет небольшая индикаторная лампа Е1, рассчитанная на 24-36 В.

Выходное напряжение на понижающем трансформаторе 16-18 В, ток — 15 А. Ищут прибор с такими характеристиками или делают своими руками из подходящего устройства мощностью 300 Вт. Оставляют только первичную обмотку, вторичную из 42 витков наматывают проводом с изоляцией, сечение 6 мм².

Для схемы нужен тиристор КУ202 с буквенным индексом В-Н. Для охлаждения используют радиатор, площадь рассеивания которого от 200 см². А также понадобится диод VD1 любого типа с характеристиками обратного напряжения 20 В, тока — 200 мА.

Настраивают устройство калибровкой амперметра, подключив в качестве контрольного заведомо исправный. Для нагрузки вместо АКБ подключают автомобильные лампочки, общая мощность которых составляет 250 Вт.

Зарядка из компьютерного блока питания

Из старого блока питания ПК с контроллером TL 494 получается зарядное устройство с хорошими характеристиками. У него регулируемое напряжение и возможность подстройки тока до 10 А.

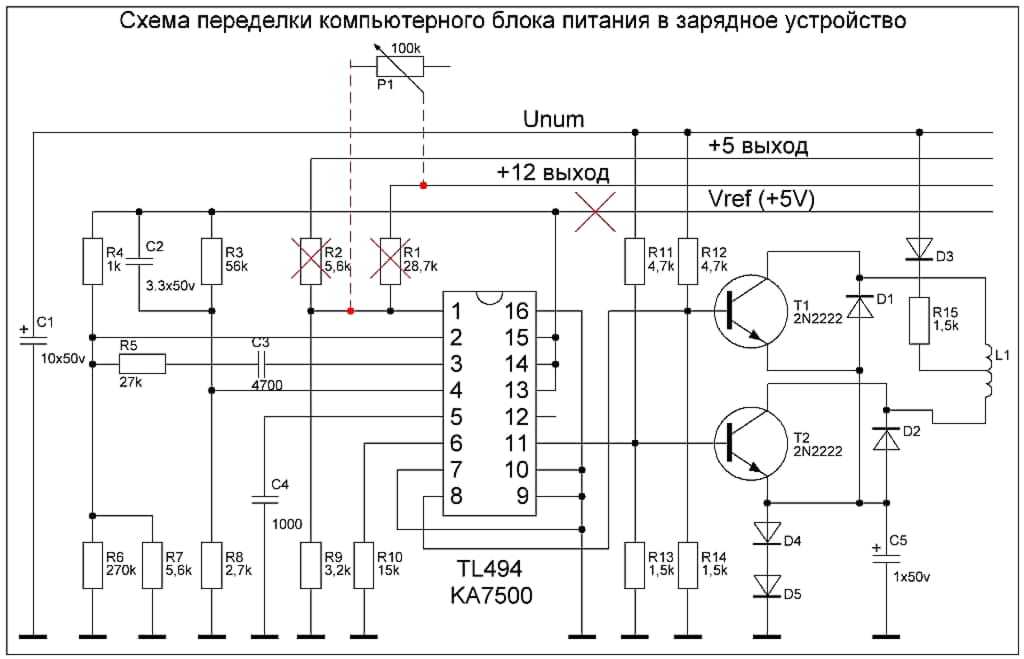

В демонтированный из компьютера БП вносят согласно схеме некоторые изменения:

  1. На шинах питания откусывают все провода, оставив только желтые и черные.
  2. Проводники одного цвета соединяют между собой. Жгут из черных — это минусовый контакт ЗУ, из желтых — плюсовой.
  3. Печатные дорожки к ножкам 1, 14, 15, 16 микросхемы перерезают.
  4. Для регулировки напряжения устанавливают переменный резистор 10 кОм, зарядного тока — 4,4 кОм.

Собирают способом навесного монтажа, используют провода с минимальным сечением 4 мм². Устанавливают вольтметр, амперметр, подключают провода с зажимами.

Расположенный внизу схемы резистор на 0,1 Ом мощностью 10 Вт и больше делают из меди или нихрома: подбирают нужную длину провода, замеряя сопротивление. Подойдут также резисторы С5-16МВ или 2 подключенных параллельно 5WR2J. Остальные — любого типа.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

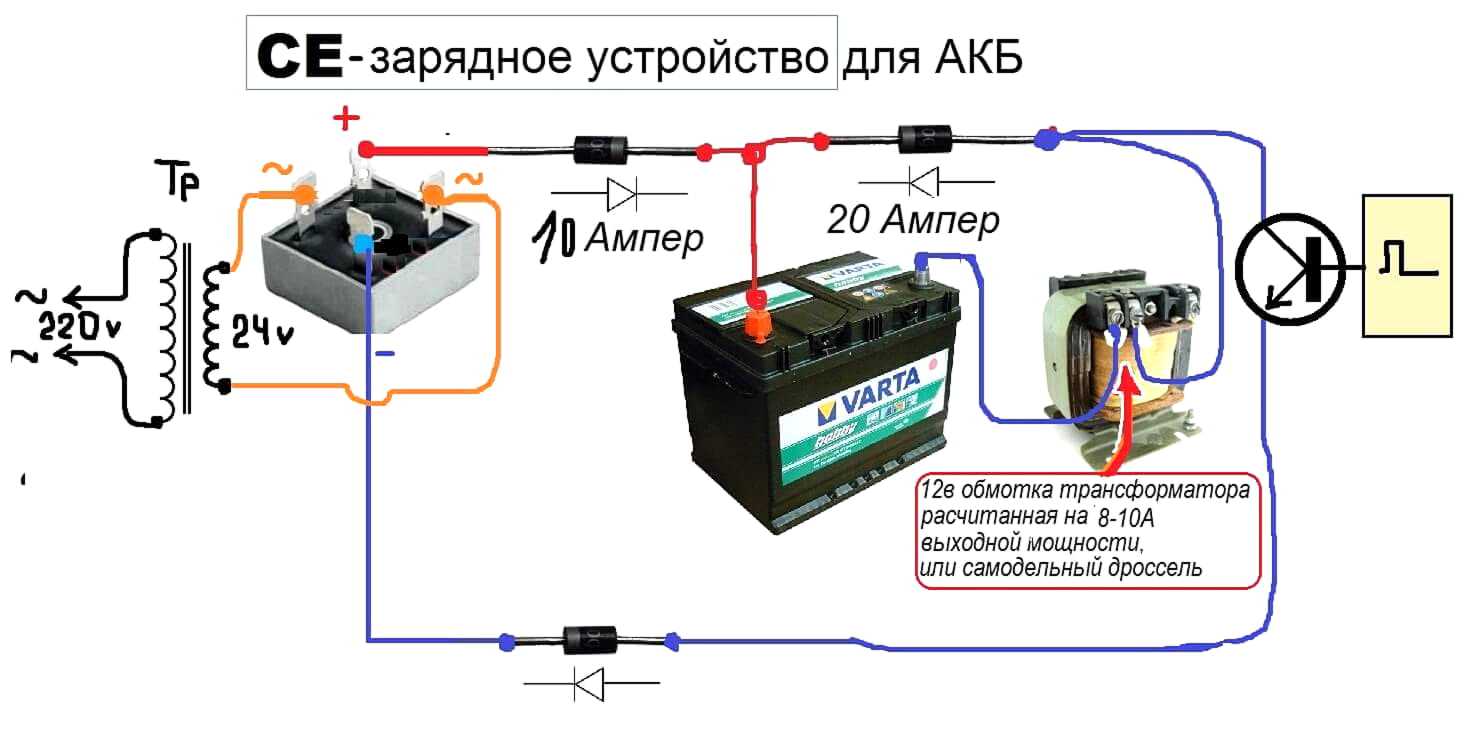

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.

А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.

Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

Минусы самодельного БЗУ

Главный минус заключается в том, что такое зарядное устройство не позволяет использовать телефон во время зарядки. То есть вы не сможете отодвинуть гаджет дальше, чем на 5 см от БЗУ (беспроводного зарядного устройства).

Еще вам придется самостоятельно разбирать свой смартфон или планшет и добавлять в корпус хоть и небольшую, но все же схему с катушкой. Конечно, само собой разумеется, что после таких действий ни о какой гарантии не может быть и речи. Да и есть риск, что вы просто испортите устройство.

Еще одним недостатком является то, что подобные генераторы и передающие контуры создают довольно сильные магнитные поля (хоть и с небольшим радиусом действия), которые могут создавать помехи в сети электропитания или для акустических систем (если их расположить неподалеку от колонок или усилителя звука).

Кроме того, подобные самодельные устройства имеют довольно низкий уровень КПД (коэффициент полезного действия). То есть скорость зарядки будет довольно низкая, при этом потребление электроэнергии останется прежним (даже немного выше).

Стоит ли делать подобное устройство? Это вопрос личных предпочтений. Если вами руководит любопытство и жажда эксперимента, то вполне можно все выполнить со старым телефоном, который уже не жалко. Если же вам нужна экономия, эстетичность и удобство, то лучше использовать обычное ЗУ или покупать телефоны, которые уже с завода поддерживают БЗУ.

Источник

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

  • Литий-ионный энергонакопитель формата 18650,
  • Футляр от этих же накопителей
  • Модуль повышения напряжения 5 В 1 А.
  • Плата заряда для аккумулятора.
  • Солнечная панелька 5,5 V 160 mA (любого размера)
  • Проводки для соединения
  • 2 диода 1N4007 (можно и другие)
  • Липучка или двусторонний скотч для фиксации
  • Термоклей
  • Резистор 47 Ом
  • Контакты для энергонакопителя (пластинки тонкой стали)
  • Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.. Базисная схема внешнего аккумулятора

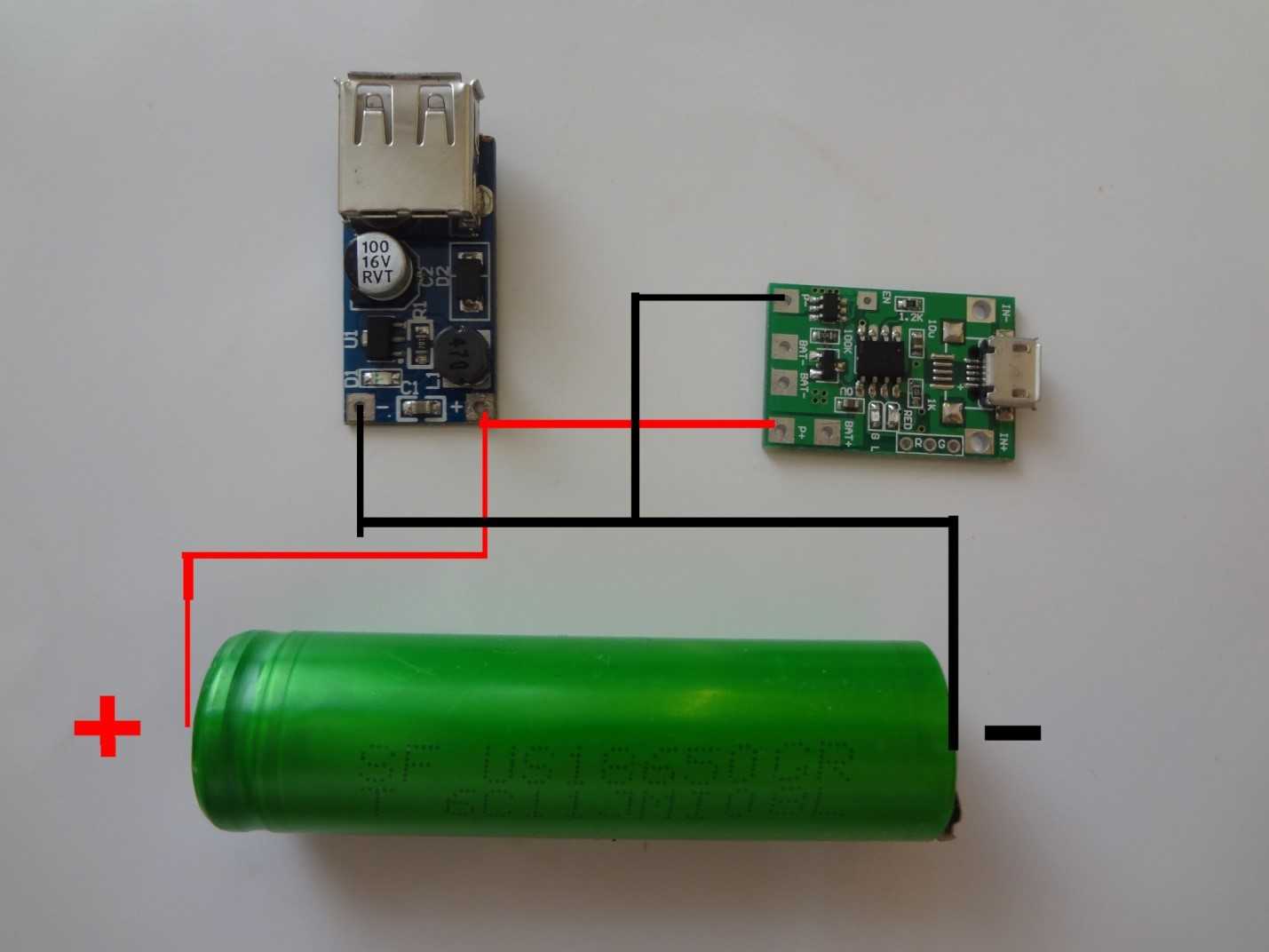

Базисная схема внешнего аккумулятора

  1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

  1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
  2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
  3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
  4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
  5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.. На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета

Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

https://youtube.com/watch?v=G94tbhmDv58

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

Из пальчиковых батареек

Бюджетный Powerbank собирается по следующей методике:

  1. Установить алкалиновые батарейки АА или ААА попарно в картонные коробки. Элементы питания располагаются полюсами в одном направлении. Для увеличения емкости и напряжения рекомендуется собирать 3 банки.
  2. Соединить контакты в параллельную цепь, используя подручные предметы (например, скобы от канцелярского степлера) или припаяв проводники. Рекомендуется устанавливать соединительные шнуры при помощи припоя, поскольку другие методики не обеспечивают длительного надежного контакта.
  3. Установить полученные банки в подходящую коробку из картона или пластика, а затем соединить цепи последовательно, что позволит получить на выходе напряжение 4,5 В.
  4. Разместить в кожухе разъем USB, который напрямую подключается к выводам пальчиковых батареек. Колодка крепится к корпусу или размещается свободно на соединительных электрических кабелях. Установка контроллера зарядки не требуется, поскольку элементы питания не поддерживают восстановления емкости.
  5. Закрепить компоненты зарядника при помощи термоклея. Полученное устройство является одноразовым, пригодным для подзарядки сотового телефона или иного электронного прибора в чрезвычайной ситуации.

Вместо пальчиковых батареек возможно использование аналогичных по конфигурации аккумуляторов на никель-металлогидридной или никель-кадмиевой основе. В конструкцию узла требуется включить блок контроля параметров зарядки, при эксплуатации устройств следует учитывать конструктивные особенности элементов питания.

Например, никель-кадмиевые банки необходимо разряжать до нуля, что позволит сохранить емкость изделий. Можно сделать Power Bank со съемными элементами, которые заряжаются в специальном зарядном устройстве.

Как работает беспроводная зарядка Qi: поток энергии по воздуху

Стандарт питания для беспроводной зарядки мобильных устройств называется Qi. Название читается как «Ци», потому что стандарт был назван в честь энергии Ци — ключевого понятия в восточной философии, обозначающего жизненную энергию. Технология Qi разработана Консорциумом беспроводной электромагнитной энергии (Wireless Power Consortium, WPC) почти десять лет назад — в 2009 году.

Беспроводную зарядку Qi поддерживают флагманские смартфоны многих производителей: Apple, Asus, HTC, Motorola, Nokia, Samsung. Как правило, все совместимые зарядные устройства помечаются официальной маркировкой стандарта.

Официальный логотип стандарта Qi

Технология Qi позволяет передавать электромагнитные сигналы на небольшое расстояние (до 4 см). Внешне процесс зарядки довольно прост: зарядное устройство подключается к источнику питания (например, к розетке или USB-порту компьютера), смартфон кладется на специальную контактную площадку устройства, и аккумулятор гаджета начинает заряжаться. Для этого в зарядном устройстве имеется специальный передатчик, а в смартфоне — приемник.

Зарядка AirPower от Apple может одновременно подпитывать три устройства

С помощью беспроводной зарядки с поддержкой Qi можно заряжать не только смартфоны, но и планшеты, умные часы и другие мобильные устройства с Qi-приемником. У некоторых зарядок есть возможность подпитывать несколько гаджетов одновременно — в зависимости от количества контактных площадок устройства. На текущем этапе развития технологии их обычно две, хотя Apple в прошлом году представила зарядку AirPower с тремя площадками.

Методика ремонта зарядного устройства для телефона своими руками

Не нужно быть большим специалистом, чтобы найти и устранить обрыв провода от блока зарядки до штекера. Повреждение провода можно определить при подключенном телефоне. Подключив телефон к зарядке, перегибают провод у штекера u основания блока, одновременно наблюдая за непрерывностью процесса заряда аккумуляторов.

В этих местах наиболее часто происходит обрыв провода. Если найден обрыв у самого основания штекера, тогда обрезают провод на расстоянии 5-7 мм от штекера. Это необходимо для того чтобы было возможно припаять целую часть провода. Припаянные провода изолируют отдельно тонкой термоусадочной трубкой.

Когда изолированы места пайки проводов, на штекер одевают более толстую термоусадочную трубку, для жесткости места пайки. Иногда обрыв провода происходит у самого основания штекера, тогда полностью освобождают штекер от пластикового уплотнителя, и припаивают провода непосредственно к штекеру.

Не перепутайте полярность проводов штекера. Место обрыва также находят мультиметром в режиме звуковой прозвонки или визуально. Найденное место обрыва провода обрезают с небольшим запасом по обе стороны. Очищают провод от верхней изоляции. Затем его обрезают, зачищают от изоляции, скручивают и паяют, предварительно одев на каждый провод тонкую термоусадочную трубку, а на общий провод более толстую трубку.

После пайки одевают тонкие трубки на провода и осаживают их, подогревая паяльником. В конце одевают более толстую трубку на место осаженных тонких трубок так, чтобы толстая трубка перекрывала их по длине. При пайке проводов соблюдайте полярность по их цвету. Новый провод со штекером для вашей марки телефона можно приобрести в специализированных магазинах. Тогда ремонт телефона сводится к простой замене неисправного провода.

Вид неисправных конденсаторов

Еще одна часто встречающаяся неисправность зарядного устройства для телефона — это нарушение контакта штырей сетевой вилки. Пружинящие контакты сетевой вилки часто отходят от контактных площадок на печатной плате. Для устранения подобной неисправности достаточно подогнуть эти контакты находящиеся внутри блока.

Вскрывают крышку блока. Хорошо, если имеются винты крепления крышки зарядного устройства, а если они спаяны. В этом случае нужно полотном ножовки по металлу с мелкими зубьями пропилить прорезь по всему периметру крышки. Устранив неисправность, крышку закрывают и закрепляют скотчем шириной 1 см.

Более сложные, но вполне доступные для электрика являются поломки устройства связанные с ремонтом элементов платы зарядного устройство для телефона. Прежде всего, вскрывают ЗУ и достают плату. Начинают ремонт с визуального осмотра элементов печатной платы и состояния ее дорожек.

Схема импульсного зарядного устройства для телефона

При осмотре элементов обращают внимание на вспучивание верхней части конденсаторов, потемнение и нарушение целостности резисторов. Потемнение резисторов и дорожек под ним говорит о превышении рабочей температуры. В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы

В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы.

Цоколевка транзисторов и схему ЗУ для вашей марки телефона можно найти в сети интернета. Если визуально обнаружить неисправность не удалось, включают устройство и замеряют входное сетевое напряжение. Если напряжение сети присутствует и слышен слабый звук работы импульсного трансформатора, тогда замеряют выходное напряжение блока.

Оно должно быть в пределах 7,5 В без нагрузки. Если выходного напряжения нет, а трансформатор гудит тогда нужно смотреть сопротивление выходной обмотки трансформатора и последующие за ней элементы. Так как зарядное устройство мобильников собраны по импульсной схеме, при их ремонте можно ориентироваться на статью “Ремонт импульсного блока питания своими руками”.

Ремонт устройства для телефона, смартфона или планшета

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь. Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен. Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера. Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

USB разъем.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв. В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания. Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия. Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут. Делать это нужно аккуратно, чтобы совсем не обрезать провод. Подковырнув отверткой, пытаемся поднять крышку вверх. Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений. Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них. Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.

Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу. Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.

Разные типы разъемов.

Обзор готовых устройств для тех, кто не хочет их собирать своими руками

Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.

RAVPower Wireless Charging Pad Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.

Anker Wireless Charger PowerPort Qi Wireless Charging Pad У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно $17.

Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около $40.

Samsung Fast Charge Qi Wireless Charging Pad У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.

Tylt Vü Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.

Nokia DT-903 Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.

Ремонт зарядника своими руками

Обладая некоторыми знаниями электротехники и практическими навыками работы с инструментом, можно попытаться отремонтировать зарядное устройство для сотовых телефонов собственными силами. В первую очередь нужно вскрыть корпус зарядника. Если он разборный, потребуется соответствующая отвертка. При неразборном варианте придется действовать острыми предметами, разделяя зарядку по линии стыка половинок. Как правило, неразборная конструкция свидетельствует о низком качестве зарядников.

После разборки осуществляется визуальный осмотр платы с целью обнаружения дефектов. Чаще всего неисправные места отмечены следами от сгорания резисторов, а сама плата в этих точках будет более темной. На механические повреждения указывают трещины на корпусе и даже на самой плате, а также отогнутые контакты. Вполне достаточно загнуть их на свое место в сторону платы, чтобы возобновить поступление сетевого напряжения.

Нередко шнур на выходе устройства оказывается оборванным. Разрывы возникают чаще всего возле основания или непосредственно у штекера. Дефект выявляется путем прозвонки проводов и замеров сопротивления.

Если видимые повреждения отсутствуют, транзистор выпаивается и прозванивается. Вместо неисправного элемента подойдут детали от сгоревших энергосберегающих ламп. Все остальные делали – резисторы, диоды и конденсаторы – проверяются таким же образом и при необходимости меняются на исправные.
