Как правильно зачистить телевизионный кабель под штекер. как соединить антенный шнур

Фотографии разъёмов

На фото наиболее часто встречающиеся разъёмы.

RG6

Используется для накрутки на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG59

Используется для накрутки на телевизионный кабель типа RG 59, RG 58 и другие марки кабеля с внешним диаметром 4 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG micro

Используется для накрутки на телевизионный кабель типа RG micro, РК 75 и другие марки кабеля с внешним диаметром 2 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG11

Используется для накрутки на магистральный телевизионный кабель типа RG 11 и другие марки кабеля с внешним диаметром 10.5-11 мм. В основном служит для подключения ответвителей, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом.

RG6 под обжим

Используется для обжима на телевизионный кабель типа RG 6, SAT 50, SAT 703, SAT 752, DG 113, STK 132, STK 103 и другие марки кабеля с внешним диаметром 6-6,1 мм. В основном служит для подключения спутниковых ресиверов, делителей тв сигнала, антенн и другой аппаратуры с сопротивлением 75 Ом. Требуется спец-инструмент для обжатия на кабель.

F гнездо — TV штекер

В основном используется для подключения телевизоров, цифровых эфирных приставок DVB-T, DVB-T2, DVB-C через антенное гнездо. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV гнездо

Используется для подключения к розеткам SAT-TV, «петлевого» высокочастотного выхода аппаратуры. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — TV штекер угловой

F гнездо — TV гнездо угловой

В основном используется для подключения телевизоров, цифровых эфирных приставок DVB-T, DVB-T2, DVB-C через тв розетку. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — F гнездо бочка

Используется для сращивания телевизионного кабеля. Предварительно на место соединения кабеля необходимо накрутить или обжать два F коннектора.

F гнездо — RCA штекер

Используется для передачи низкочастотного аудио-видео сигнала. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F гнездо — BNC штекер

Используется для подключения камер видеонаблюдения видеорегистраторов, видеокамер и т. д. Предварительно на кабель необходимо накрутить или обжать F коннектор.

F штекер — F штекерF штекер — TV гнездоF штекер — TV штекер

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

на внешней оболочке обязательно должны присутствовать все обозначения;
значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
внешний диаметр должен составлять свыше менее 6 мм;
главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги.

Подключение спутниковой антенны к телевизору без ресивера

Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.

Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.

Правильно настроенная спутниковая антенна может работать без подключения ресивера

Преимущества подключения без ресивера:

Не нужно покупать дополнительные устройства;
Не нарушается интерьер, так ресивер не занимает места.
Для просмотра каналом можно использовать лишь один пульт.
Количество проводов значительно уменьшается.

Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.

Наращивание телевизионного кабеля с использованием переходника F-гнездо – F-гнездо

Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.

С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.

После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.

Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.

Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.

Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.

Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.

Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.

Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.

В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.

В случае возникновения необходимости, в этом месте будет легко установить краб для разветвления телевизионного сигнала для подачи на несколько телевизоров.

Как правильно соединить телевизионный кабель?

Соединить антенный кабель между собой, с антенной или штекером можно разными способами. Выбор подходящего будет зависеть от поставленных задач. К примеру, если длинна кабеля большая, то вам потребуется цепь с усилителем, только в этом случае можно добиться передачи сигнала без потери сигнала. При желании вы также можете разделить сигнал на несколько потоков (сделать из 1 провода 2). Однако через разветвитель сигнал только дублируется, нельзя добиться, чтобы на разных линиях отличались данные, все будет идентично.

Разные способы подключения требуют одних и тех же подготовительных мер, поэтому мы решили описать их сразу здесь. Отсюда стоит начинать в любом случае. Качество подготовки напрямую скажется на результате всех манипуляций. Плохая зачистка гарантированно приведет либо к отсутствию сигнала, либо большому количество помех. Не жалейте времени на эти процедуры.

Что нужно сделать:

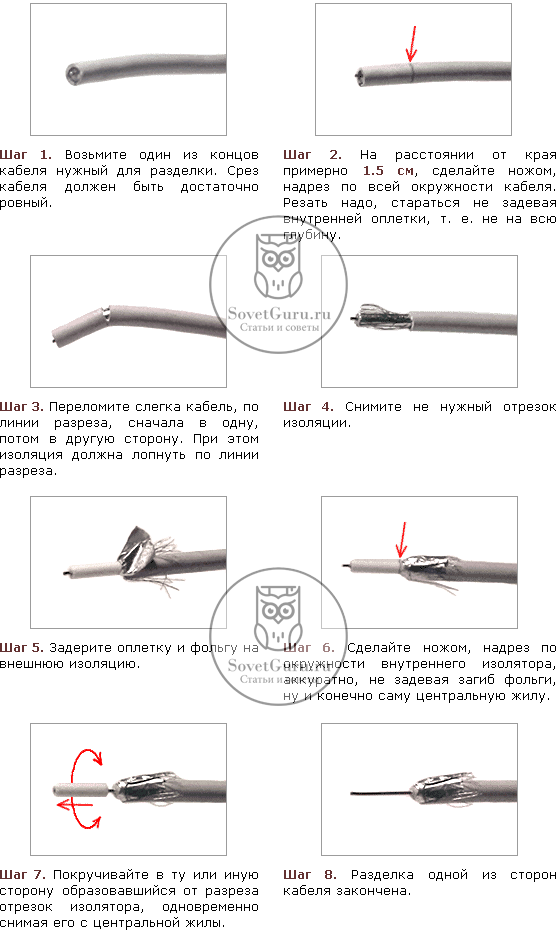

С помощью строительного ножа или лезвия делаем неглубокий прорез со всех сторон на расстоянии порядка 1 см от окончания кабеля. Главное – не перестараться и не прорезать оплетку.
Убрать отрезанную часть изоляции.
Фольгированный слой, до которого мы должны были добраться, следует натянуть на целую часть провода. Можно просто удалить лишнюю часть, оставив его только на некоторой части провода. Нам нужно освободить диэлектрический материал под ним.
На несколько миллиметров дальше от нашего среза необходимо снова сделать надрез и снять защитный слой. Должна показаться цельная жила.

Будем считать, что с этой частью вы справились и подготовили кабель. Если соединяете несколько проводов, делаем данную процедуру на каждой из частей, которые должны примыкать в будущем.

Со штекером или антенной

В обоих случаях, что при соединении с разъемом, что с антенной, нам потребуется выполнить подключение через F-коннектор. Это самый популярный способ подключения кабеля, в то же время и довольно простой.

Как установить F-коннектор:

Берем коннектор и накручиваем на кабель. Фольгированная часть обязательно должно примыкать к коннектору наружной своей стороной.
Удаляем излишек медной центральной жилы, если она слишком длинная. С коннектора должно выступать около 5 мм, все лишнее нужно просто откусить.
Накручиваем F-коннектор на гнездо телевизора, антенны или усилителя.

Важно проконтролировать, чтобы коннектор своим металлическим корпусом соприкасался именно с внешней стороной оплетки. С внутренней часто наносится диэлектрический слой, который будет препятствовать передаче сигнала полностью или частично

То есть если вы откатывали часть фольги, нужно ее еще раз загнуть, чтобы вернуть изначально наружную часть на внешнюю сторону, так как после загиба она оказалась внутри.

Через переходник

Существует специальный переходник для удлинения кабеля. Он приходит на помощь в качестве самого простого и надежного способа соединения двух антенных кабелей. Все, что вам нужно сделать – установить 2 F-коннектора на обоих частях кабеля, а затем накрутить их на переходник с одной и другой стороны. Возможно, потребуется дополнительно укоротить выступающую медную жилу, чтобы обеспечить лучшее крепление к коннектору. Никаких хитростей в этом процессе нет.

Важно! Помните про эффект затухания сигнала. Если вам требуется подключить длинный кабель (более 30 м), может потребоваться подключение в цель усилителя

Подойдет практически любой трансляционный усилитель. Конкретные характеристики затухания сильно колеблются в зависимости от качества, длины, толщины кабеля, а также качества диэлектрика, оплетки, покрытия и даже частоты сигнала (на высоком более заметно).

Скрутка

Соединить кабели можно и простой скруткой. Это самый банальный и в то же время самый невыгодный из всех доступных способов. В результате деформации кабеля на стыке сигнал сильно искажается. Лучше избегать подобный метод. Если уж нет коннектора, то воспользуйтесь обычной пайкой. После завершения процедуры, если все будет работать нормально, вам нужно особо бережно обращаться с кабелем в месте соединения. Оно очень хрупкое, поэтому использовать подобный подход на улице, где ветер может расшатывать кабель, точно не стоит.

Через разветвитель

Смысл подхода очень похож на вариант с переходником, но отличие в количестве выходов. Вместо одного входа и выхода, у нас 1 вход и 2-3 выхода (чаще всего). Если выходов много, у вас должен быть сплиттер с дополнительным усилителем, ведь каждая дополнительная ветка снижает качество сигнала на каждом кабеле. Также такой сплиттер потребует применение дополнительного питания. С помощью коннектора подключается нужное количество кабелей к разъемам и готово. Ничего сложного.

Разъем для соединения коаксиального кабеля

Простейшая
электрическая схема нуждается в разнообразных коннекторах для коммутации. Для
телевизионной антенны также нужен соответствующий связующий элемент при
подключении.

Коаксиальный провод применим в передаче сигнала без помех. Для контакта с телевизором нужен соединитель. Телекоммуникационные сети пользуются, в основном, F-разъемами. Для коаксиального кабеля, в случае наращивания, по причине его повреждения понадобится F-соединитель (бочка), представляющий собой коннектор F гнездо-Fгнездо, который соединяет коаксиал.

Чтобы быстро соединить антенну с ресивером или телевизором, используется тв гнездо, а также штекер для антенного кабеля.

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

В каких случаях нужен усилитель сигнала?

Когда обычной мощности сигнала бывает недостаточно, используют усилитель. Его устанавливают между телевизором и антенной. Особенно без усилителя не обходятся когда:

применяется пассивная техника при отправке сигналов;
невозможно пользоваться активным оборудованием. Передача телевизионного сигнала выполняется обычным сплиттером;
антенна передает слабые сигналы. Такое случается, когда телевизор расположен далеко от антенны. Также местность, через которую проходит кабель, может обладать помехами и препятствиями.

Усилители бывают следующих видов:

Широкодиапазонными. Это наиболее распространённый вариант. Его устанавливают на самой антенне и соединяют пайкой телевизионный кабель.
Узкодиапазонными. Данный прибор усиливает цифровой сигнал Т2 (DVB).
Многодиапазонными. Этот вариант используется в редких случаях. Подходит радиолюбителям из-за дороговизны и потребности в дополнительном питании.

При использовании широкодиапазонного усилителя, должна выполняться периодическая проверка на наличие окисла на местах контактов и коррозии. Оборудование, находящееся под открытым небом, может окисляться и ржаветь. При появлении повреждений должна производиться замена. Если использовать пайку, то радиочастотный фильтр будет неэффективно работать.

Для подключения антенны к тв-приемнику не нужно выполнять каких-то сложных действий. Можно справиться с имеющимися инструментами без помощи специалиста. Главное нужно научиться обжимать кабель и устанавливать F-коннектор или воспользоваться готовым быстросъемным коннектором. Его легче установить, но может потом замыкать жила и оплетка. По этой причине этот метод редко используется.

Все просто: как соединить антенный кабель с антенной, штекером?

Мужчинам часто приходится делать мелкую работу по хозяйству, даже если вы и не привыкли работать руками. И, наверное, всем приходилось сталкиваться с антенным кабелем. В своей квартире или в загородном доме мы постоянно имеем дело с этим видом кабеля.

Для того, чтобы понять принцип работы с кабелем нужно знать его устройство. ТВ кабель по своей структуре одножильный, жила залита толстостенным изоляционным пластикатом.

Сверху пластиката расположена оплетка из тонкой проволоки – это экран, и все это вставлено в шланговую внешнюю оболочку из поливинилхлорида. Большое разнообразие телевизионных проводов тут: https://avselectro.

ru/catalog/4128-kabeli-i-provoda-svyazi-televizi — тут и рассмотреть их разновидности сможете и сразу купить нужный.

Как соединить антенный кабель между собой

Часто нужно произвести разводку внутри помещения. Все соединения осуществляются с помощью стандартных соединителей (коннекторов) или разветвителей. В любом отделе, где продается телевизионная техника или кабель вам предоставят большой выбор этих соединений. Просто скажите продавцу какая перед вами стоит задача.

https://youtube.com/watch?v=2qOmURWrLP4

В принципе ничего сложного. Для такой работы вам понадобится инструмент:

Острый канцелярский нож;
Кусачки;
Небольшие пассатижи.

Как соединить антенный кабель – для начала, нужно подготовить его концы.

Возьмите острый канцелярский нож и аккуратно снимите внешнюю изоляцию, примерно 1,5 см.
Затем оплетку экрана опустите вдоль кабеля, можно предварительно свернуть ее в жгут.
Удалите изоляционный пластик основной медной жилы.
Вставьте подготовленный кабель в коннектор до упора.
Торчащую основную жилу откусите кусачками, оставив торчать около 3 мм.

Примерная схема и размеры показаны на рисунке.

�

Другой конец кабеля подготовьте также, только коннектор может быть другой, все зависит от вида соединения. В принципе, у вас на одном конце должна оказаться накидная гайка, а на другом резьба под эту гайку. Соединение осуществляется методом накручивания гайки на резьбу.

Как подключить антенный кабель к штекеру

Чаще всего приходится сталкиваться дома с подключением нового телевизора. Для этой процедуры нужно приобрести штекер, который непосредственно будет вставляться в антенное гнездо телевизора. Как правило, штекеры бывают прямые и угловые. Все остальное – это варианты соединения. Рассмотрим, как правильно соединить антенный кабель со штекером.

Подготовьте конец кабеля для установки коннектора с накидной гайкой. Как это делать мы разобрали выше.
Закрепите на конце кабеля соединительный коннектор.
Навинтите гайку на внешнюю резьбу вашего штекера.
Вставьте штекер в антенное гнездо телевизора.

Все, подсоединение закончено. Не лишним будет закрепить кабель на тумбе телевизора недалеко от штекера скобой, чтобы исключить физическое воздействие, если случайно дернуть за кабель.

Как соединить антенный кабель с антенной

�

Если вы справились с соединением кабеля со штекером и с разветвителем, то сможете соединить антенный кабель с антенной. Изначально это удобней сделать на земле, а не на высоте. Если вы подключаете антенну, где не выведено стандартное резьбовое соединение, то вам понадобиться небольшая отвертка.

Когда откроете пластиковую коробочку тюнера, то увидите обычную электронную плату, это и есть сам тюнер. Снизу платы будет подковообразная скоба, которая крепится двумя винтиками.

Отпустите эти винты, под скобу потом заведете кабель. Примерно по центру будет клемма с крепежным винтом – это место для крепления центральной медной жили.

Зачистите конец кабеля, как при соединении со штекером.
Запустите кабель под скобу и закрепите его с помощью двух винтов. При этом оплетка экрана должна попасть под скобу.
Вставьте основную жилу в клемму и затяните винтом.
Закройте крышку тюнера.

�

Нужно будет внимательно посмотреть, чтобы отдельные проволочки экрана не касались центральной жилы и коммуникационных дорожек самой платы. Не лишним будет обеспечить дополнительную защиту тюнера от влаги. Часто на коробку тюнера одевают обрезанную пластиковую бутылку дном в верх. Способ простой, но действенный и не требует затрат.

Подсоединение к конвертору для спутниковой антенны еще легче. Из него уже выходит стандартный разъем с внешней резьбой. Вам на конец кабеля нужно поставить коннектор с накидной гайкой и прикрутить.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Обходимся без штекера

Если штекера под рукой нет, можно оперативно подключить кабель к телевизору.

Убираете примерно 5 см оболочки.
Экран отгибаете назад, как обычно.
Жилу складываете вдвое, чтобы образовалась плоская петля. Она должна быть немного шире, чем центральное отверстие в антенном гнезде на телевизоре. Так получится достичь устойчивого контакта.
В гнездо вставляется диэлектрическая трубка на центральную часть. Можно воспользоваться куском снятой оболочки. Это делается, чтобы максимально предотвратить возникновение замыкания.
Медную петлю на кабеле нужно всунуть в входа.
Оплетка заправляется внутрь гнезда отверткой или другим плоским инструментом.
Чтобы кабель не выпадал под собственным весом, можно уплотнить контакт спичками или другим элементом.

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.
